4xSimultaneous cutting
4xSimultaneous cutting

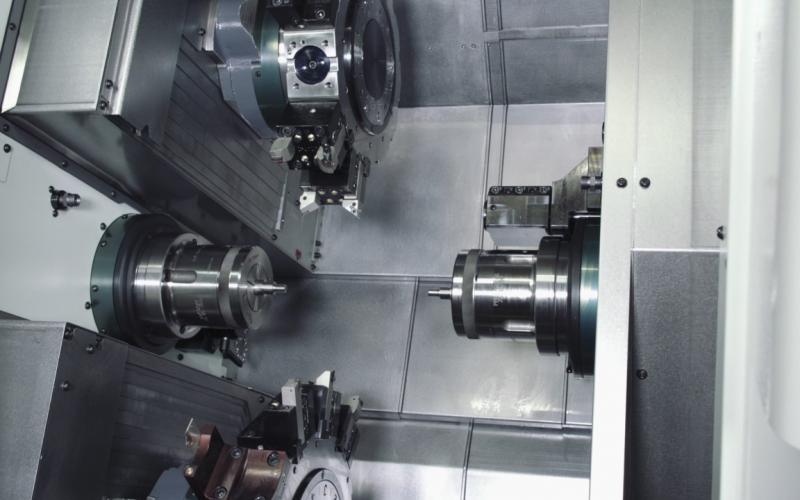

La nuova serie TTL, recentemente lanciata sul mercato, offre diverse possibilità per ridurre il tempo ciclo. Una di queste è l’utilizzo della funzione “Superimpose”. Con questa funzione il movimento del canale master (torretta) è combinato con quello del canale slave (contro-mandrino); in altre parole, ciò rende possibile programmare due percorsi utensile utilizzando la stessa torretta.

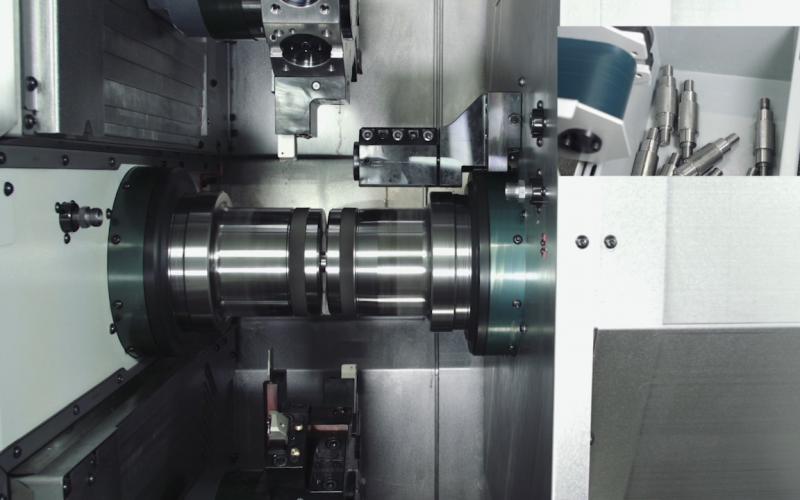

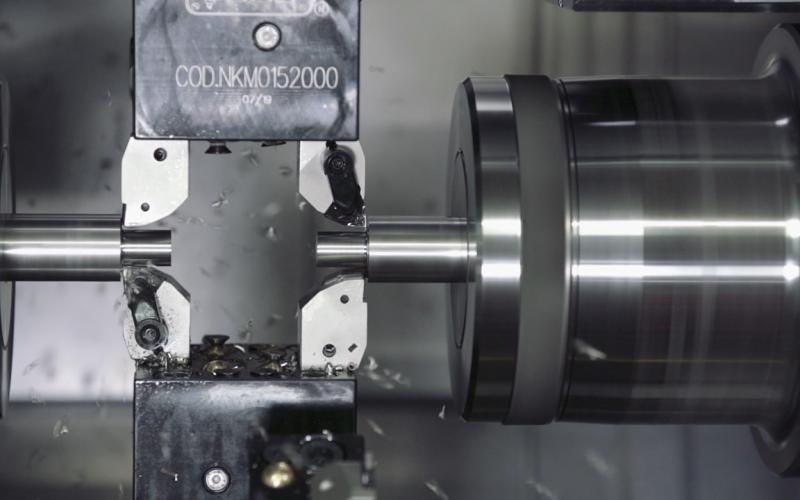

Quando la geometria del particolare lo consente, è perfino possibile lavorare simultaneamente con quattro utensili eseguendo un doppio taglio bilanciato. Quindi una delle torrette e il contro-mandrino (TOOL1 + TOOL2) saranno programmati utilizzando la funzione "Superimpose" mentre l'altra torretta seguirà una traiettoria singola (TOOL3). Il secondo utensile della medesima torretta (TOOL4) beneficerà dei movimenti del contro-mandrino senza avere uno specifico codice ISO associato. L'utilizzo simultaneo di quattro utensili è raccomandato per le fasi di sgrossatura di particolari simmetrici e non è consigliato per le fasi di finitura in quanto uno degli utensili non è controllato.
La programmazione di un operazione mediante la funzione "Superimpose" non deve preoccupare gli utilizzatori, CMZ ha sviluppato diverse macro per semplificare le attività. Utensili ed offset sono trasferiti al percorso slave prima di iniziare i movimenti combinati.
Comunque in caso di chiarimenti su come programmare il TTL, il nostro Dipartimento di Assistenza Tecnica è in grado di supportarvi.
Con la nostra campagna "È nata una stella", tu stesso puoi configurare il tuo centro di tornitura TTL e ricevere un'offerta personalizzata grazie alla nostra calcolatrice online.
Non lasciarti sfuggire quest'offerta unica, non si ripeterà più ed è valida solo per un periodo di tempo molto limitato.
È nata una stella. Nuova TTL. Già in vendita. Non lasciartela sfuggire
