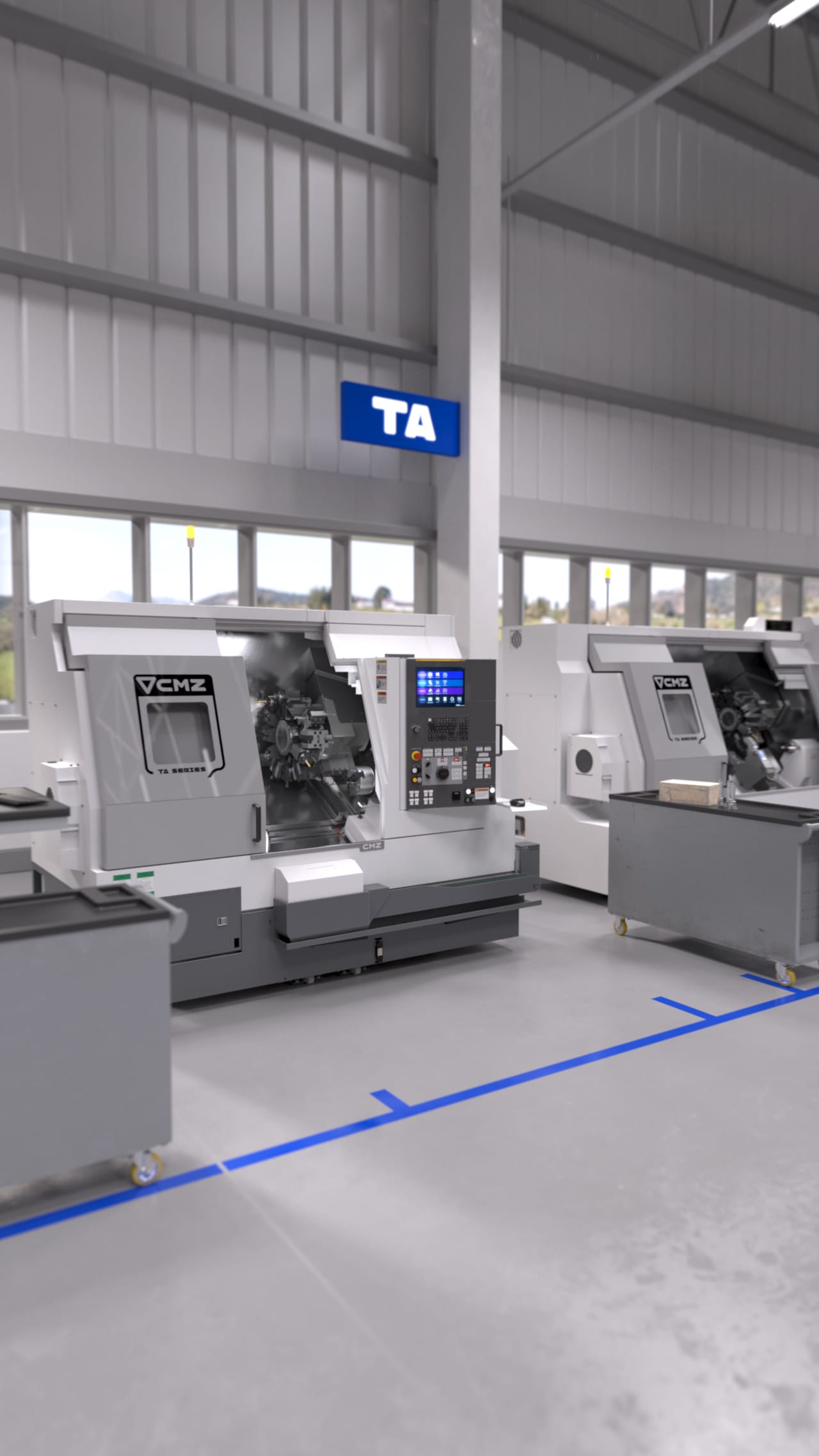

Bâti prismatique. Le plus petit modèle de la série TA.


Série TA
HAUTE PERFORMANCE ET BANC PRISMATIQUE
Recherchez-vous une machine CN hautement performante, puissante et fiable ? La Série TA propose 3 modèles (Z400, Z640 and Z1100) avec de multiples options de configuration. Ces tours à bâti prismatique sont les meilleures machines CN pour ceux qui recherchent des caractéristiques techniques élevées. Tous les modèles de cette série comprennent une tourelle avec un moteur intégré à 12 000 tours/min, entièrement réfrigérée par circulation d’huile et blocage hydraulique. Les broches intégrées de cette machine CN permettent d’accroitre la précision et de réduire les temps d’usinage. Grâce au portique de chargement GL20 II, il est possible d’automatiser des séries longues comme courtes sur tous les modèles de la série TA. Nous proposons différents palettiseurs qui proposent chacun une importante capacité de pièces pour toujours plus d’autonomie. Découvrez tous les détails techniques qui ont élevé la Série TA au rang de leader de toute notre gamme de produits.

A VOUS DE CHOISIR
PLUSIEURS OPTIONS DE CONFIGURATION
75 NM, 11 KW, 12 000 tours/min
TOURELLE AVEC MOTEUR INTEGRE
La tourelle est réfrigérée par circulation d’huile, ce qui confère à la série TA une plus grande stabilité thermique. Sa construction est robuste. La tourelle est verrouillée par 3 couronnes à rectification curviligne de la denture. Ainsi, le plateau tourelle ne bouge pas lorsque le verrouillage / déverrouillage est actionné. Ce système permet également un déverrouillage pendant les phases d’approche et dégagement de la tourelle. Résultat ? Un changement d’outil effectif de 0.2 s.

PRECISION ET FIABILITÉ
BROCHES INTEGREES A REFROIDISSEMENT PAR CIRCULATION D’HUILE
Les broches n’ont ni courroies, ni poulies permettant ainsi d’éviter à la courroie de riper, d’avoir un niveau de bruit moins important et un meilleur état de surface. Comme elles sont intégrées, la précision s’en trouve augmentée et les temps d’usinage réduits. De plus, les roulements à rouleaux à double rangée peuvent supporter des impacts importants sans dommage.

GRANDE PRECISION ET STABILITÉ THERMIQUE
LA COMPENSATION LASER EST UNE FONCTION STANDARD

AUTOMATISATION
AUTOMATISEZ LES COURTES ET LONGUES SERIES
PORTIQUE DE CHARGEMENT GL 20 II
Le portique de chargement GL 20II Gantry, fabriqué chez CMZ, offre des solutions d’automatisation intéressantes. Il permet l’automatisation de séries courte et longues. Il est facile à utiliser grâce à son système de programmation conversationnel. Une large gamme de palettiseurs de grande capacité permet un fonctionnement sur la durée sans présence humaine.
Cette vidéo est un exemple d’une tour équipée d’un robot. Elle montre une solution pour automatiser le processus d’usinage des arbres. Notre portique de chargement GL20II combiné au palettiseur WS700 pour arbres, vous permet fonctionner vos machines, sans qu’il y ait besoin d’interventions humaines.

COMPARAISON DE MACHINES CN
Quelle est, selon vous, le meilleur tour de la série TA?

SÉRIE TA
Z400
- ø52, ø66 et ø82 Alésage tirant/mandrin
- 460 mm ø tournage max.
- 400 mm DEPLACEMENT DE l’AXE Z
- 75 Nm, 11 kW, 12 000 tr/min DONNEES DES OUTILS MOTORISES
- Portique de chargement
- Contre-pointe
- OPTION CONTRE-BROCHE

SÉRIE TA
Z640
Précision et fiabilité.
- ø52, ø66 et ø82 Alésage tirant/mandrin
- 460 mm ø tournage max.
- 640 mm DEPLACEMENT DE l’AXE Z
- 75 Nm, 11 kW, 12 000 tr/min DONNEES DES OUTILS MOTORISES
- Portique de chargement
- Contre-pointe
- OPTION CONTRE-BROCHE

SÉRIE TA
Z1100
Moteur intégré de 12 000 tours/min. Grande capacité de fraisage.
- ø52, ø66 et ø82 Alésage tirant/mandrin
- 460 mm ø tournage max.
- 1100 mm DEPLACEMENT DE l’AXE Z
- 75 Nm, 11 kW, 12.000 tr/min DONNEES DES OUTILS MOTORISES
- Portique de chargement
- Contre-pointe
- OPTION CONTRE-BROCHE
Applications
EXEMPLES D’USINAGE

Moyeu central

Corps du module de motorisation

Arbre cannelé

Ecrou M100x2

Capot

CATALOGUE DE LA SÉRIE TA
Catalogue de la série TA. Il reprend toutes les spécifications techniques et les caractéristiques. Découvrez-le dès à présent!
