I torni CNC sono composti da più elementi che ne garantiscono il corretto funzionamento e il raggiungimento della geometria desiderata. A tal fine, i portautensili sono una parte essenziale del processo e conoscere in modo approfondito le loro specifiche tecniche è la base per una scelta corretta. Nel seguente articolo parleremo in modo approfondito di cosa sono, dei diversi tipi di portautensili esistenti e di come scegliere quello più adatto al tuo processo produttivo.

CHE COS'È UN PORTAUTENSILI?

Il portautensili è un sistema di bloccaggio per gli utensili da taglio, che si utilizza durante la lavorazione al tornio o in qualsiasi altra macchina utensile che lo richieda. In altre parole, i portautensili sono utilizzati per tenere in posizione un utensile da taglio durante il processo di lavorazione. Inoltre, facilitano la trasmissione della coppia dal mandrino del tornio all'utensile da taglio.

I suoi principali impieghi sono in un'ampia gamma di applicazioni per torni CNC. A seconda del tipo di lavorazione o taglio richiesto, sarà necessario un portautensili diverso. È di vitale importanza che questi assicurino un'elevata precisione geometrica, al fine di garantire la qualità dei pezzi finiti. D'altra parte, anche la manutenzione è fondamentale, poiché un portautensili con segni di usura eccessiva può comportare costi dovuti a pezzi difettosi. Si raccomanda pertanto di eseguire un' ispezione approfondita di routine e di contattare il fornitore per ottenere una data di sostituzione stimata.

Ad esempio, una cattiva pratica diffusa e poco raccomandabile è quella di bloccare il morsetto del portautensili mentre questo è montato sulla torretta. In questo modo, si creano deformazioni nella guida lungo la quale scorre la linguetta del portautensili quando la torretta ruota.

TIPI DI PORTAUTENSILI PER TORNI

TIPI DI PORTAUTENSILI

A seconda dell'applicazione richiesta, esistono diversi tipi di portautensili. Si distinguono due gruppi principali: i portautensili motorizzati e i portautensili non motorizzati. Per quanto riguarda i portautensili motorizzati:

  • Portautensili motorizzati assiali. Questo tipo di portautensili viene utilizzato per la lavorazione nel piano assiale del pezzo. Possono avere una o due uscite degli utensili, consentendo la lavorazione sia sul mandrino che sul contromandrino del tornio.
  • Portautensili motorizzati radiali. Sono utilizzati per la lavorazione sul piano radiale del pezzo, cioè sul piano perpendicolare all'asse.
Portautensile motorizzato assiali e radiali

Portaherramientas Motorizado Orientable para Torno CNC







Esistono anche portautensili che presentano entrambe le caratteristiche, ovvero che sono sia assiali che radiali. Questo perché permettono di regolare l'angolo dell'utensile di +- 90°, consentendo di svolgere entrambe le funzioni. Questi tipi di portautensili sono chiamati portautensili motorizzati orientabili e offrono molti vantaggi nella lavorazione.







D'altra parte, nell'ambito dei portautensili non motorizzati, distinguiamo:

  • Portautensili per interni. Questo tipo di portautensili viene utilizzato per incidere o lavorare meccanicamente l'interno del pezzo mediante diversi utensili. Vengono utilizzati, tra l'altro, per alesare, forare, scanalare e maschiare.
  • Portautensili per esterni. Questi portautensili sono utilizzati per la lavorazione delle facce esterne del pezzo. Sono classificati in diversi tipi, a seconda del tipo di utensile da utilizzare o del numero di utensili che possono essere fissati su di essi. Vengono utilizzati, tra l'altro, per la sfacciatura, la tornitura, la scanalatura e il taglio.

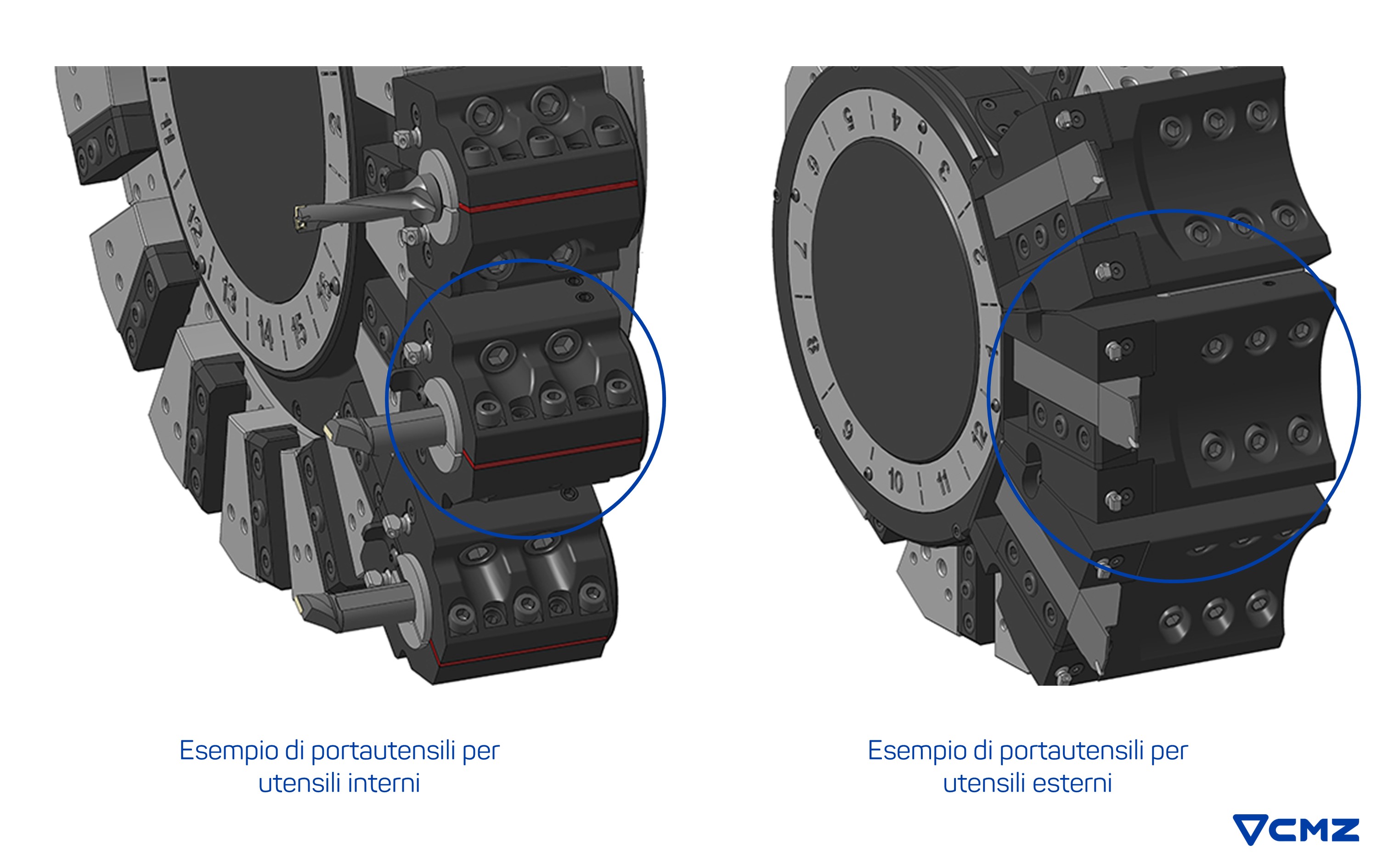

Portautensili per utensili interni e esterni

Portaherramientas Doble para Torno CNC

Anche in questo caso, troviamo portautensili molto versatili che offrono molteplici vantaggi e un elevato grado di flessibilità nella lavorazione. I portautensili sono disponibili sia per uso interno che esterno. Due utensili montati sulla stessa torretta lavorano contemporaneamente. Mentre un utensile lavora sul mandrino sinistro, il secondo utensile lavora contemporaneamente sul mandrino destro. Questo tipo di portautensili, chiamato portautensili doppi sono estremamente interessanti per chi vuole portare la propria lavorazione a un livello superiore.

Infine, un'altra caratteristica tecnica da evidenziare in alcuni portautensili è che l’olio da taglio può essere spruzzato sia all'esterno (fuori) che all'interno (dentro) dell'utensile. Sono dotati di una valvola per selezionare la modalità di uscita dell’olio da taglio dall'utensile interno.

COME SCEGLIERE UN PORTAUTENSILI

La scelta giusta del portautensili è essenziale per ottimizzare le prestazioni della macchina e garantire la precisione della lavorazione. Sono molteplici le caratteristiche che influenzano la scelta del portautensili più adatto alle tue esigenze di produzione. Tra questi, possiamo evidenziare:

  • Il tipo di lavorazione. A seconda del tipo di taglio o di lavorazione da eseguire, sarà necessario scegliere un portautensili piuttosto che un altro. Inoltre, sarà necessario sapere se il portautensili lavorerà con il mandrino e il contromandrino durante il programma e la profondità di taglio per evitare collisioni.
  • Il sistema di bloccaggio della placchetta svolge un ruolo fondamentale, perché la stabilità dell'utensile è compromessa se la placchetta si muove o si solleva.
  • Tipo di utensile. Il tipo di utensile da utilizzare è un fattore da tenere in considerazione al momento di acquistare il portautensili più adatto.
  • Spruzzatore per olio da taglio. A seconda che l’olio da taglio debba essere spruzzato dall'esterno o dall'interno, si sceglierà un tipo di portautensili o l'altro. Va tenuto conto del fatto che esistono portautensili in cui è possibile regolare l'uscita.
  • Il tipo di geometria dell'utensile stabilisce le linee guida per la scelta del portautensili, poiché ne esistono diversi tipi a seconda dell'operazione da eseguire.

Queste sono alcune delle caratteristiche da considerare quando si sceglie un portautensili. Tuttavia, è importante rivolgersi a un fornitore affidabile che ti consigli come acquistare il tuo portautensili, al fine di garantire il corretto adattamento al tipo di utensile e al formato dell'attacco della torretta.
