CENTRO DE TORNEADO CNC PARA LA ALTA PRODUCCIÓN
CENTRO DE TORNEADO CNC PARA LA ALTA PRODUCCIÓN

SERIE TTL

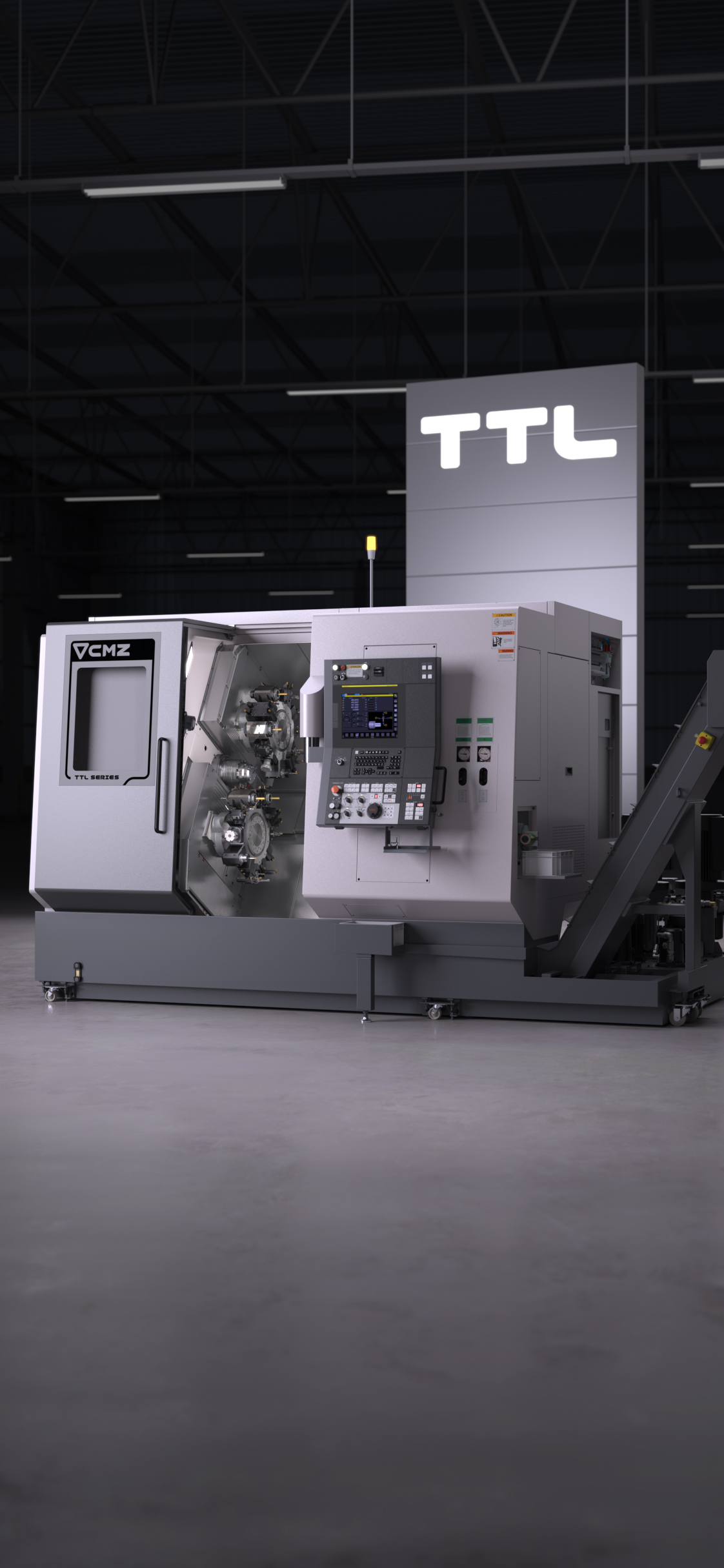

CENTRO DE TORNEADO CNC PARA LA ALTA PRODUCCIÓN

Las empresas de decoletaje trabajan con volúmenes de producción muy altos, plazos muy ajustados y niveles de precisión altísimo. El centro de torneado CNC para alta producción de la Serie TTL es la máquina de mayor tamaño de la gama de máquinas multitorre de CMZ. Especialmente indicado para el mecanizado de piezas complejas, el TTL es un centro de torneado CNC sin correas y con 8 motores integrados. Su torreta motorizada está refrigerada con aceite y los cabezales reducen el tiempo de aceleración a la mitad. Los movimientos en los ejes X3 y Z3 permiten funcionalidades únicas:

  • Incorporar contrapunto (opcional): posibilitando el mecanizado entre plato o pinza y contrapunto mientras se termina la pieza en el subcabezal.
  • Trabajar con 3 herramientas a la vez.
  • Mecanizar piezas más largas: el desplazamiento vertical del subcabezal reduce interferencias.

Sin duda, la Serie TTL es la mejor opción para quienes buscan un centro de torneado CNC con altas prestaciones y un nivel máximo de precisión.

CENTRO DE TORNEADO SIN CORREAS

8 MOTORES INTEGRADOS

La Serie TTL forma parte de la gama de centros de torneado CNC para la alta producción de CMZ. Con 8 motores integrados de diseño built-in, este torno se caracteriza por sus altos niveles de precisión y fiabilidad. De esta manera, se mejora la calidad de los acabados superficiales, y se consiguen mayores aceleraciones, que derivan en menores tiempos de ciclo.

14 kW, 42 Nm, 12000 rpm

TORRETA MOTORIZADA COMPLETAMENTE REFRIGERADA CON ACEITE

Torreta de 24 posiciones con enclavamiento hidráulico. En los centros de torneado CNC de la Serie TTL, el enclavamiento se realiza mediante coronas curvic coupling de gran diámetro que dan gran estabilidad y precisión. La torreta de este centro de torneado CNC tiene dos motores. El primero se utiliza para la indexación del disco de la torre (indexa 30º en 170 ms). El segundo es un motor integrado que aporta a la herramienta motorizada 14 kW, 42 Nm y 12000 rpm. La torreta completa está refrigerada con aceite lo que permite trabajar en régimen continuo a 12000 rpm.

CABEZALES SÍNCRONOS

Reducen el tiempo de aceleración a la mitad

Descubre todas las prestaciones de este centro de torneado CNC. Estas son algunas de las características de los cabezales de este torno CNC para decoletaje:

  • Equipados con motores síncronos de alta potencia y par (35.5 kW y 205 Nm). Reducen el tiempo de aceleración a la mitad (TTL-52 acelera a 4500 rpm en 1,73 segundos).
  • El rotor del motor síncrono es de imanes permanentes. Esto hace que no haya circulación de intensidad y que el eje del cabezal se mantenga frío.
  • Tanto el motor síncrono integrado como los rodamientos están refrigerados por aceite y aportan gran estabilidad térmica.
  • Los rodamientos montados en el cabezal son de rodillos y proporcionan gran robustez frente a golpes y alta amortiguación de vibraciones.

FUNCIONALIDADES

Descubre las funcionalidades exclusivas de este centro de torneado CNC gracias a los movimientos en los ejes X3 y Z3

TTL contrapunto

Trabajo simultáneo con contrapunto y subcabezal

Opcionalmente este centro de torneado CNC puede incorporar un contrapunto adosado al cuerpo del subcabezal. Gracias a ello, se puede mecanizar entre plato o pinza y contrapunto mientras finaliza la pieza en el subcabezal, tal y como se observa en la foto.

TTL

Funcionamiento simultáneo con 3 herramientas

Este centro de torneado CNC tiene dos torretas, pero el CNC tiene 3 canales en los que ejecutar 3 programas simultáneamente, cada uno de ellos con su corrector. El subcabezal (ejes X3 y Z3) puede trabajar en el canal tres del CNC de manera compuesta tanto con la torreta de arriba como con la de abajo. Es decir, para el mecanizado con tres herramientas simultáneas, se pueden colocar dos herramientas en las dos torretas (superior e inferior).

MECANIZA PIEZAS MÁS LARGAS

El desplazamiento vertical del subcabezal reduce interferencias

SERIE TTL VS. OTROS CENTROS DE TORNEADO CNC

AUTOMATIZACIÓN

AUTOMATIZA SERIES CORTAS Y LARGAS

ROBOT GL 20 II

Nuestro robot Gantry GL 20II de CMZ brinda infinitas soluciones de automatización. Con él, podrás automatizar series cortas y largas. Su sistema de programación conversacional hace que tanto el manejo como la programación resulten muy sencillos. Además, con el objetivo de alargar al máximo los tiempos de autonomía, contamos con una amplia variedad de workstockers con un gran pulmón de piezas.

Aquí se puede ver nuestro centro de torneado CNC de la serie TTL equipado con un robot tipo gantry. El incorporar un gantry loader a tu centro de torneado CNC brinda una gran autonomía a los operarios, ya que se puede automatizar la descarga de las piezas. La descarga de la pieza terminada en el subcabezal mediante nuestro sistema gantry GL20II permite que las torretas sigan trabajando en el cabezal principal (reduciendo el tiempo de ciclo), y que la pieza terminada pueda apilarse individualmente evitando el contacto.

Centro de torneado CNC + Gantry Loader

Serie TTL: Otra Dimensión

Comparativa de tornos para decoletaje

¿Cuál es el mejor centro de torneado CNC para ti?

EJEMPLOS DE MECANIZADO

Tapa

Tapa

Casquillo

Casquillo

Eje de transmisión

Eje de transmisión

Eje de transmisión

Eje de transmisión

Cuerpo de portaherramientas

Cuerpo de portaherramientas

Cuerpo de portaherramientas

Cuerpo de portaherramientas
