Tour bi-broche. Machine multi-tourelles pour le travail en barre. Nouveau concept de tours numériques.
Série TTS
Tour multi-axes pour le décolletage et le travail en barre
La Série TTS fait partie de la gamme des machines multi-tourelles pour le travail en barre. C'est le plus petit tour de toute la gamme de produits CMZ. Idéal pour l'usinage de pièces complexes grâce à sa précision et à sa fiabilité. Cette machine à commande numérique est l'option préférée des entreprises dédiées au décolletage car, en plus de réduire considérablement les temps de cycle, elle est spécialement conçue pour la grande production. Il s'agit d'un tour multi-axes pour le tournage sans aucune courroies et qui est équipé de deux tourelles motorisées à 12 000 tr/min réfrigérées par circulation l'huile.
Grâce aux mouvements des axes X3 et Z3, elles peuvent travailler avec la contre-broche déplacée vers le haut et vers le bas. Aussi le tour est capable d’engager deux outils sur l’une ou l’autre des broches, travailler en simultané avec 3 outils (3 canaux), travailler avec contre-pointe (au-dessus ou au-dessous de la contre broche) ou travailler en usinage superposé (deux tourelles simultanément, un axe tourelle maître, l’autre esclave). Tour multi-axes destiné à l'industrie du décolletage.
Configurations possibles
Tour multi-axes Série TTS
Modéles TTS 38 / TTS 46 / TTS 52 / TTS 66
1 Tourelle, 2 Canaux
Capacité barre: Ø38 Ø46 Ø52 Ø66
2 Tourelles, 3 Canaux
Capacité barre: Ø38 Ø46 Ø52 Ø66
FONCTIONNALITES
Découvrez les fonctionnalités inédites de ce tour multi-axes grâce aux mouvements des axes X3 et Z3
Intègre la fonction contre-pointe (facultatif)
L'une des options de ce tour multi-axes est la contre-pointe fixée au corps de la contre-broche. Le TTS permet le montage d’une contre-pointe au-dessus ou au-dessous de la broche. Avec cette configuration de machine, il est possible d'usiner en prise mandrin /pointe et de finir l’usinage de la pièce sur la contre-broche.
Travailler avec 3 outils simultanément
Ce tour multi-axes conçu pour le décolletage dispose de deux tourelles, mais la CN dispose de 3 canaux afin d’exécuter 3 programmes simultanément avec leurs correcteurs correspondant. La contre-broche (axes X3 et Z3) peut travailler sur le troisième canal de la CN en mode composé simultanément avec la tourelle supérieure et inférieure engagées. De cette façon, il est possible de placer deux outils sur les deux tourelles et d'usiner avec trois outils simultanément.
USINE DES PIÈCES TRÈS LONGUES
Le déplacement vertical de la contre-broche réduit les interférences
SÉRIE TTS VS AUTRES TOURS MULTI-AXES
Comparatif des tours pour décolletage
Quel est le meilleur tour multi-axes pour vous ?

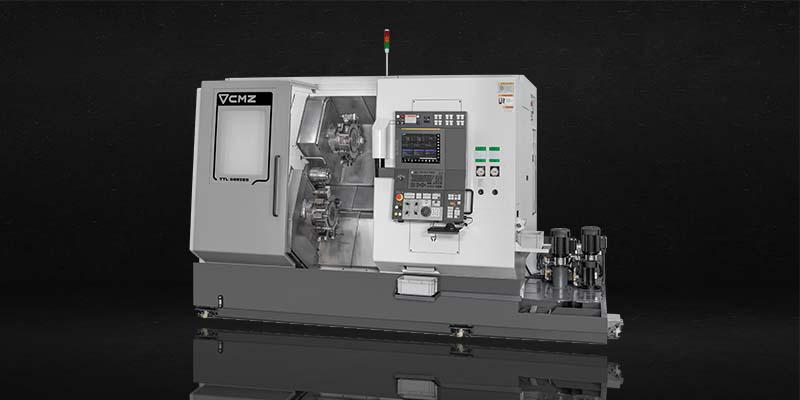

Série TTL
Tour bi-broche
- ø52 et ø66 Alésage tirant/mandrin
- 35Kw 205Nm Spindles
- 220 mm ø tournage max.
- 800 mm Distance entre face mandrins
- 2 tourelles, 3 canaux* *3 outils travaillent simultanément
- 1 tourelle, 2 canaux *2 outils travaillent simultanément
- Portique de chargement
- Contre-pointe
- Avec ou sans outil tournant sur n'importe quelle tourelle
- Avec ou sans axe Y dans l'une des tourelles
Série TTS
Tour multi-axes pour le décolletage
Ce tour à broche fixe complète la gamme TT. C'est la version réduite du TTL. Il est conçu pour le tournage de petites pièces et rivalise avec les tours à poupée mobile.
- ø38, ø46, ø52 et ø66 Alésage tirant/mandrin
- 17Kw 66Nm Spindles
- 120 mm ø tournage max.
- 638 mm Distance entre face mandrins
- 2 tourelles, 3 canaux* *3 outils travaillent simultanément
- 1 tourelle, 2 canaux *2 outils travaillent simultanément
- Portique de chargement
- Contre-pointe
- Avec ou sans outil tournant sur n'importe quelle tourelle
- Avec ou sans axe Y dans l'une des tourelles
Applications
Exemples d'usinage
Bushing
Connection pin
Male stud body
Punch

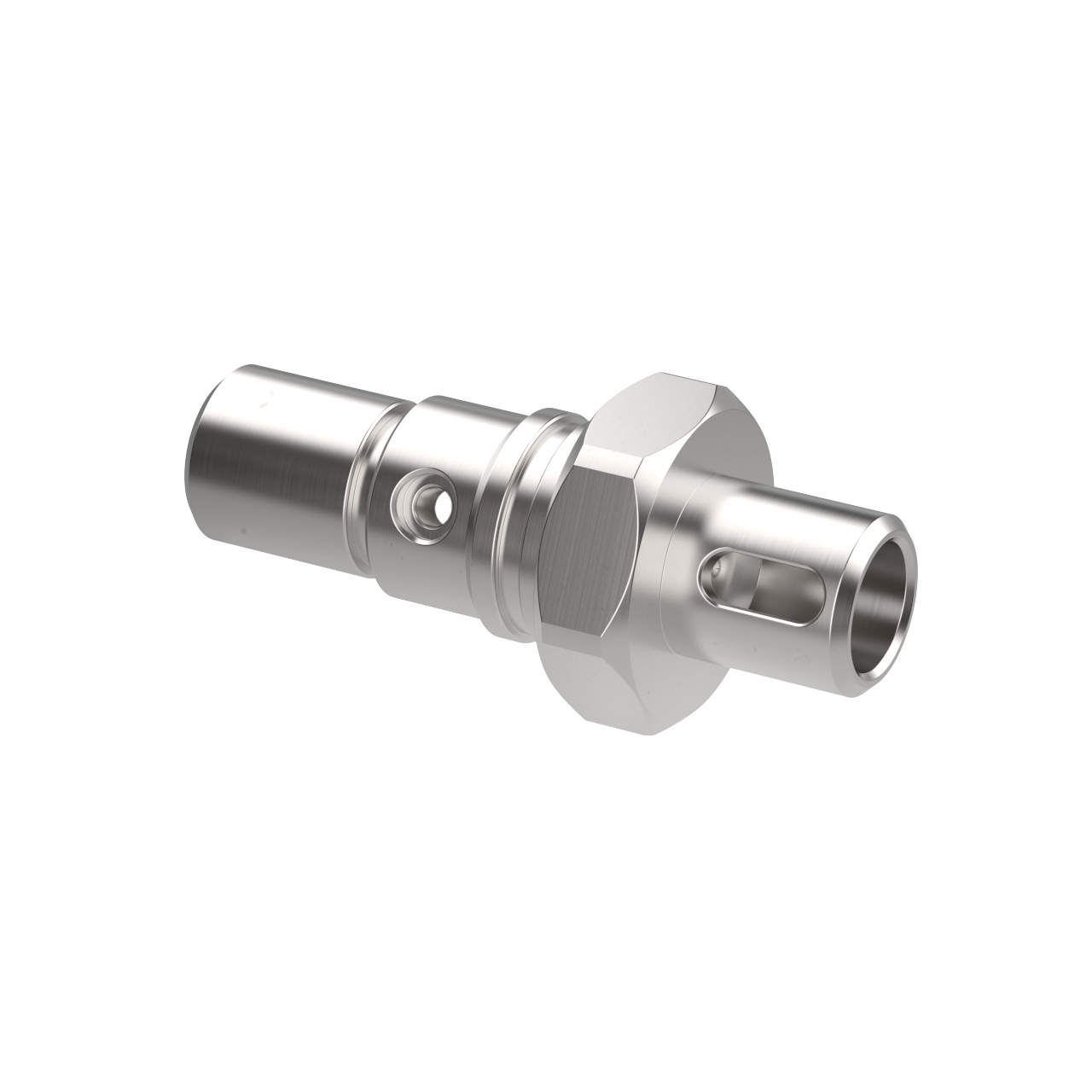

Demo connector

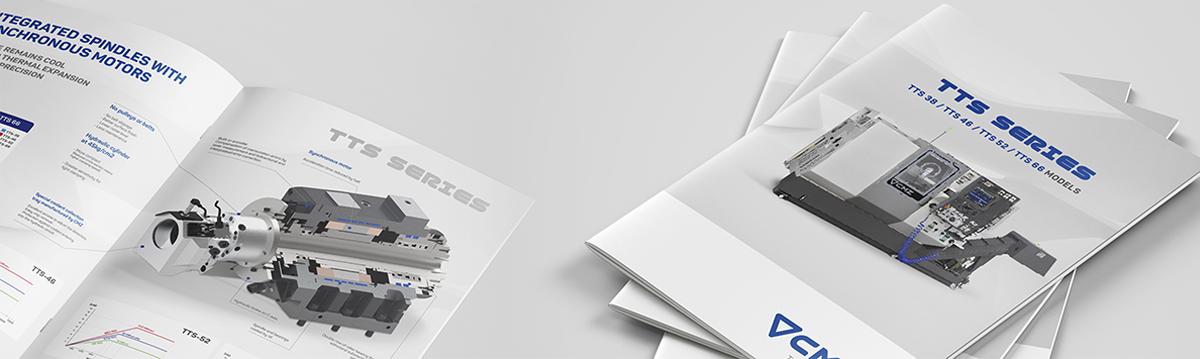

CATALOGUE TTS
Le TTS est le nouveau tour compact multi-tourelles de la gamme CMZ. Apprenez à le connaitre en profondeur !
