Filetage par superposition
Filetage par superposition
Le nouveau tour CNC CMZ, de la série TTL, est une machine aux spécifications et fonctionnalités jamais vues auparavant sur le marché. Son incroyable technicité associée à une contre-broche avec un mouvement sur l’axe Z mais aussi sur l’axe X en en font une excellente machine destinée à la production de masse.
Au sein de ces nouvelles fonctionnalités, on retrouve « l'usinage par superposition » (superimposed). Le mouvement mentionné précédemment en X et Z permet d'usiner simultanément avec 3 outils de coupe même si la machine a deux tourelles. La signification de la superposition est que le mouvement de la tourelle s'ajoute au mouvement de la contre-broche, qui fonctionne comme un esclave, créant un mouvement combiné entre les deux. Cette fonctionnalité n'est pas limitée aux trajectoires simples, le filetage est également possible.

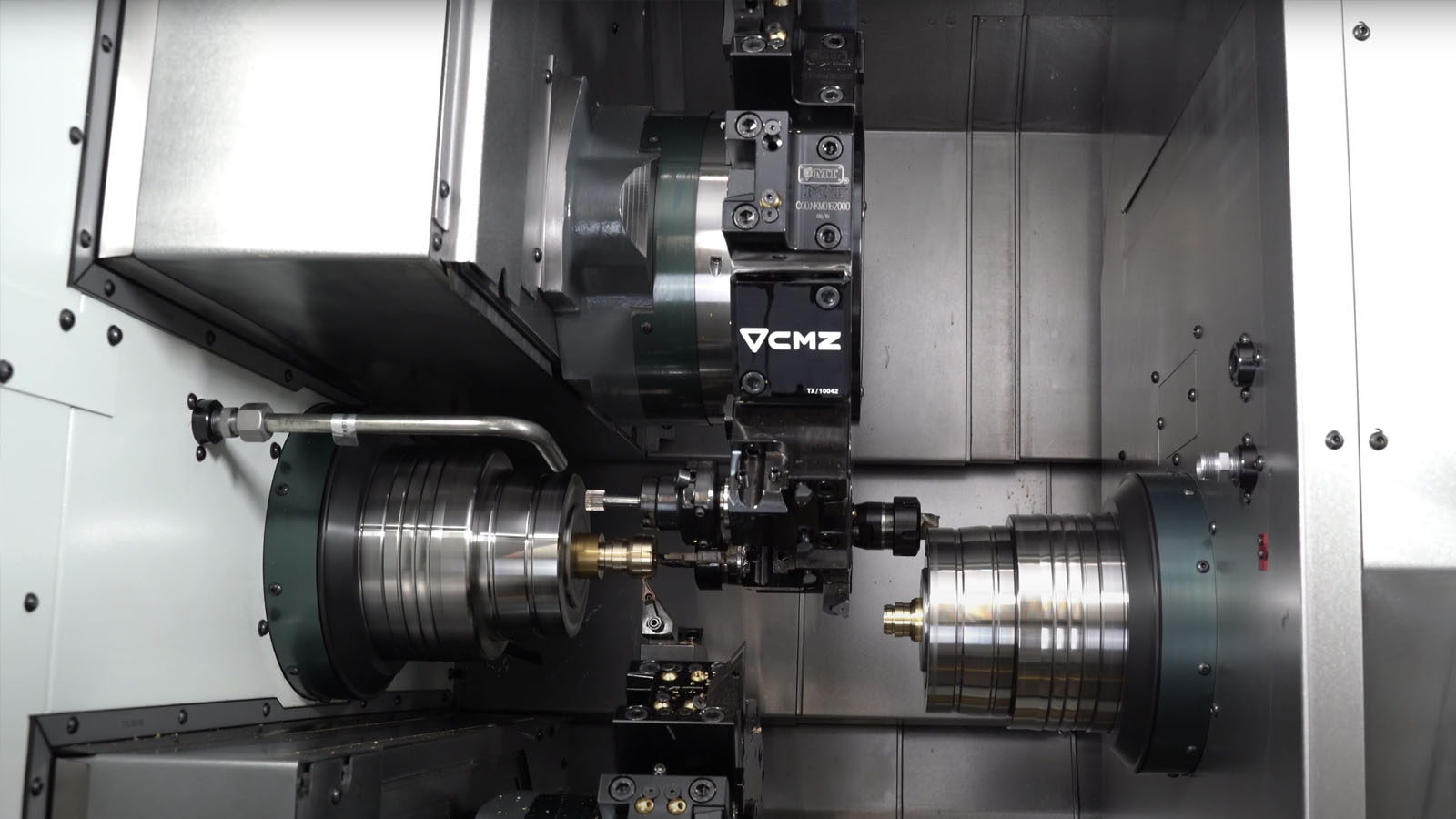

La vidéo montre le processus d'usinage d'un composant en laiton à l'aide d'outils de forme pour réduire les temps de cycle. On observe comment le filetage se fait en superposition car deux autres outils usinent en même temps.
La programmation de ce type d'opérations ne sera pas un défi pour les opérateurs ; chaque trajectoire se programme séparément et on ajoute simplement un code M dans chaque canal pour activer la superposition.
L'option d'usinage par superposition (superimposed machining) est une caractéristique très puissante de notre tour CNC TTL et ouvre une large gamme d'options pour la définition de processus d'usinage. Contactez-nous et découvrez-la.
