Power Skiving
Power Skiving

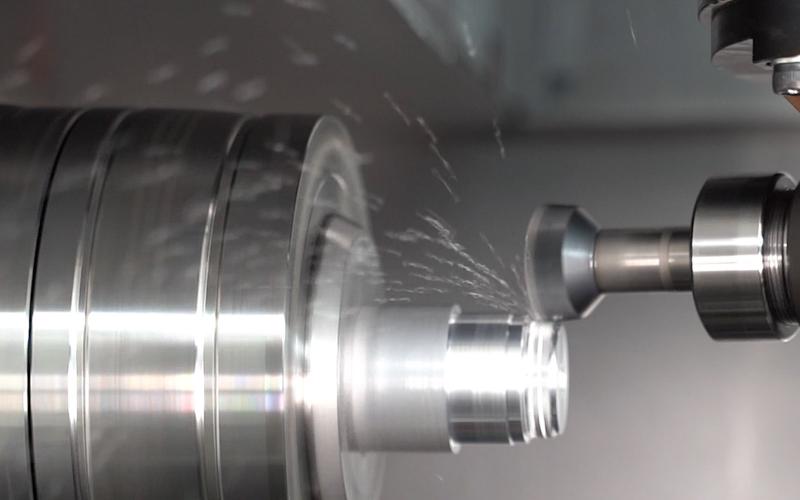

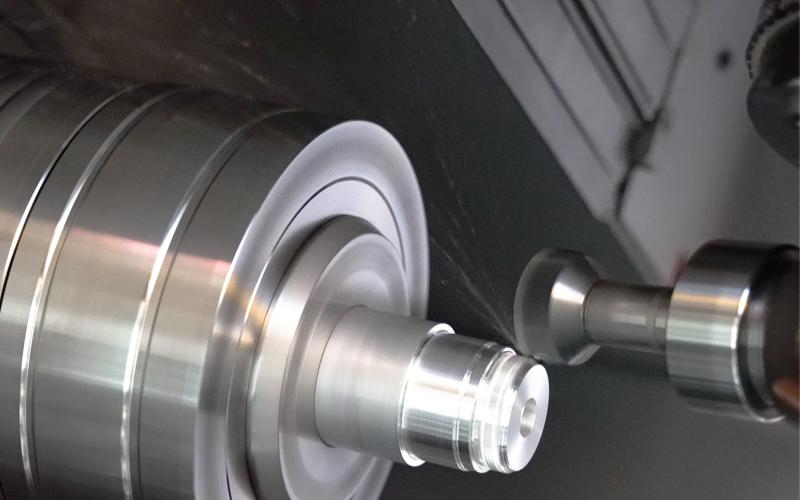

Le power skiving est un procédé machine continu jusqu’à 3 fois plus rapide que le taillage standard et plus flexible que le brochage. Un autre avantage de cette méthode est de pouvoir d’usiner proche d’épaulements avec une plus grande liberté du design des pièces.
L'usinage d'engrenages a toujours été un challenge. Pendant des années une machine dédiée était nécessaire ainsi qu'une opération additionnelle pour usiner les dents de la pièce. Cependant, ces derniers temps différentes options ont été développées afin d'usiner les engrenages sur des machines-outils classiques.
L'objectif de ce document est de vous expliquer le procédé d'usinage d'engrenages communément appelé power skiving. Le power skiving existe depuis un siècle mais devient une tendance en raison de machines plus rigides et avec de meilleures synchronisations des broches. Cette option ne permet pas uniquement d'usiner les engrenages plus rapidement (3 fois plus vite qu'en taillage classique) mais autorise aussi le taillage d'engrenages intérieur et extérieur avec un petit épaulement, ce qu'une machine à tailler ne permet pas.

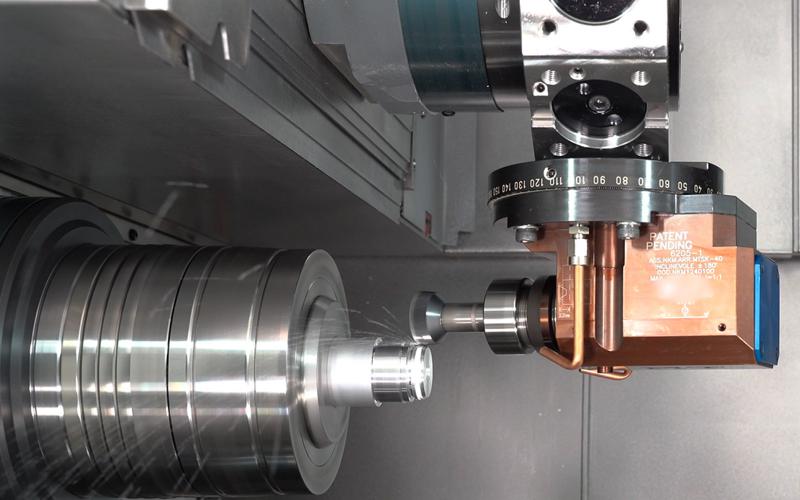

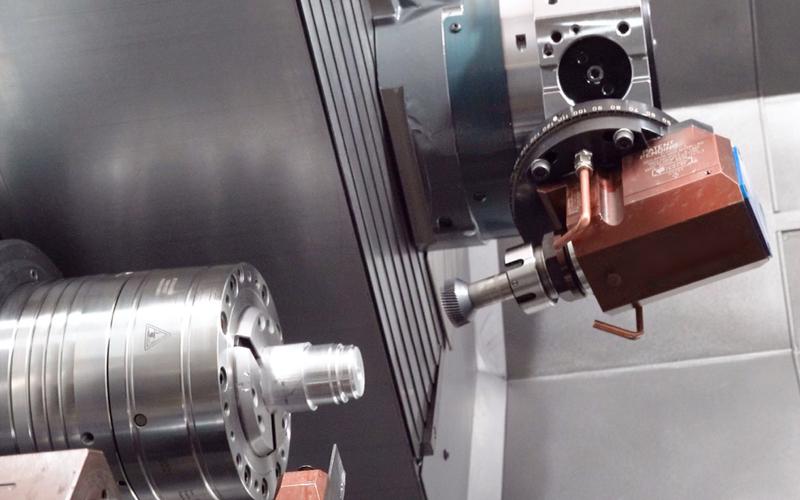

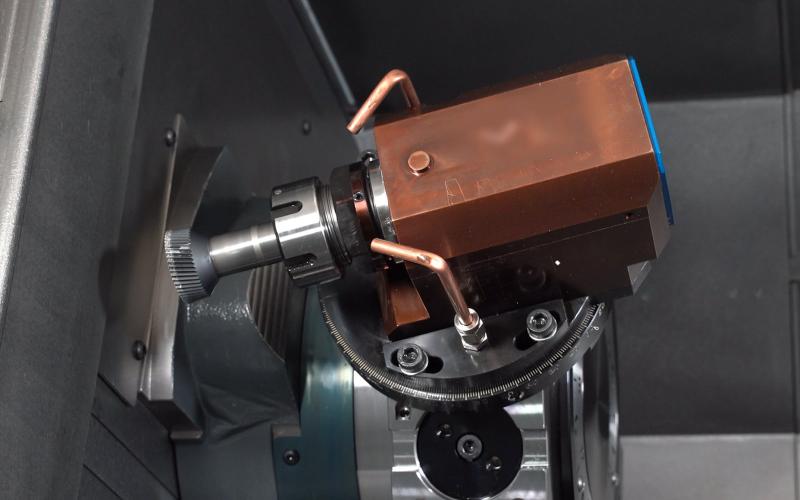

Le Power Skiving nécessite un porte-outil adapté ainsi qu'un outil spécifique. Une machine avec axe Y est obligatoire pour cette application.
Découvrez tous nos conseils de programmation avec ce téléchargeable gratuit
